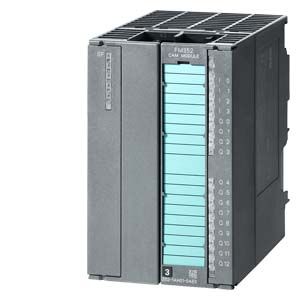

6ES7?352-1AH02-0AE0
|
|
Напряжение питания
|
|
|
Номинальное значение
|
=24 В
|
|
Потребляемый ток
|
|
|
Из цепи питания?L+?(без нагрузки),?не более
|
200 мА
|
|
От внутренней шины?=5?В, не более
|
100 мА
|
|
Питание датчиков
|
|
|
Питание 5?В датчиков:
|
|
|
|
=5 В
|
|
|
300 мА
|
|
|
32 м
|
|
Питание 24 В датчиков:
|
|
|
|
=24 В
|
|
|
300 мА
|
|
|
100 м
|
|
Дискретные входы
|
|
|
Количество дискретных входов
|
4
|
|
Функции
|
Переключатель опорной точки,?фиксация текущего состояния,?управление тормозом,?разрешение использования трека № 3
|
|
Входное напряжение:
|
|
|
|
=24 В
|
|
|
-30?...?+5?В
|
|
|
11?...?30?В
|
|
Входной ток:
|
|
|
|
|
- сигнала низкого уровня, типовое значение
|
2 мА
|
- сигнала высокого уровня, типовое значение
|
7 мА
|
|
Дискретные выходы
|
|
|
Количество дискретных выходов
|
13
|
|
Функции
|
Треки командоконтроллера
|
|
Защита от коротких замыканий
|
Есть
|
|
Выходное напряжение:
|
|
|
|
=24 В
|
- сигнала высокого уровня, не менее
|
UP?-?0.8?В
|
|
Выходной ток:
|
|
- сигнала высокого уровня при температуре?0?...?60?°C,?не менее
|
5 мА;?при?UPмакс.
|
- сигнала высокого уровня при температуре?0?...?60?°C, не более
|
600 мА;?при?UPмакс.
|
- сигнала низкого уровня, не более
|
0.5 мА
|
|
Датчики
|
|
|
Подключаемые датчики:
|
|
- инкрементальный датчик с симметричными сигналами
|
Есть
|
- инкрементальный датчик с асимметричными сигналами
|
Есть
|
- синхронно-последовательный датчик абсолютного перемещения?(SSI)
|
Есть
|
|
|
Yes
|
- допустимый установившийся ток, не более
|
2 мА
|
|
Инкрементальные датчики с симметричными сигналами:
|
|
- измерительные сигналы фаз A и B
|
Прямые и инверсные последовательности сигналов A и B
|
|
|
Прямое и инверсное значение сигнала N
|
|
|
Дифференциальные сигналы 5?В?(физический уровень?RS?422)
|
- частота следования сигналов, не более
|
1 МГц
|
|
Инкрементальные датчики с асимметричными сигналами:
|
|
- измерительные сигналы фаз A и B
|
Прямые последовательности сигналов A и?B
|
|
|
Прямой сигнал N
|
|
|
=24?В
|
- частота следования импульсов, не более
|
50 кГц
|
|
Синхронно-последовательные датчики абсолютного перемещения?(SSI):
|
|
|
|
Прямые и инверсные значения сигналов DATA
|
|
|
Прямые и инверсные значения сигнала CL
|
- настраиваемая длина фрейма сообщений
|
13?или?25?бит
|
- тактовая частота, не более
|
1 МГц
|
|
|
1
|
- длина экранированного кабеля, не более
|
Зависит от частоты следования сигналов: 320 м при частоте?125?кГц
|
|
Гальваническое разделение цепей
|
|
|
Гальваническое разделение:
|
|
- между дискретными входами
|
Нет
|
- между дискретными выходами
|
Нет
|
|
Степень защиты корпуса
|
|
|
IP20
|
Есть
|
|
Условия эксплуатации, хранения и транспортировки
|
|
|
Диапазон рабочих температур:
|
|
|
|
0 °C
|
|
|
60 °C
|
|
Диапазон температур хранения и транспортировки:
|
|
|
|
-40 °C
|
|
|
70 °C
|
|
Относительная влажность:
|
|
|
|
Есть
|
|
Подключение внешних цепей
|
|
|
Необходимый фронтальный соединитель
|
1x?20-полюсный
|
|
Габариты
|
|
|
Ширина
|
80 мм
|
|
Высота
|
125 мм
|
|
Глубина
|
120 мм
|
|
Масса
|
|
|
Приблизительно
|
550 г
|
