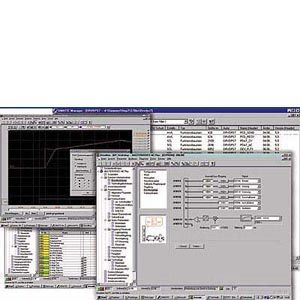

С помощью Drive ES (Drive Engineering System) приводы ряда SIMOREG полностью интегрируются в среду автоматизации SIMATIC относительно коммуникаций, проектирования и управления данными.

Drive ES состоит из четырех отдельно продающихся программных пакетов Drive ES Basic, Drive ES Graphic, Drive ES SIMATIC и Drive ES PCS7.

  • Drive ES Basic является основным программным средством для параметрирования всех приводов в онлайновом и оффлайновом режимах. Кроме того, он является обязательным условием для программного обеспечения Drive ES Graphic.
  • Drive ES Graphic является программным средством для графического он- и офф-лайнового проектирования функциональных блоков BICO. Требуется инсталлированный пакет Drive ES Basic и инсталлированный SIMATIC CFC V 5.1 (графический программный инструмент, см. каталог ST 70, Промышленное программное обеспечение).
  • Drive ES SIMATIC предполагает инсталлированный пакет STEP 7. Он содержит библиотеку блоков SIMATIC и позволяет благодаря этому простое и безопасное программирование интерфейса PROFIBUS-DP в SIMATIC-CPU для привода.
  • Drive ES PCS7 предполагает инсталлированный пакет SIMATIC PCS7 в версии не ниже V 5.0.
  • Drive ES PCS7 предоставляет библиотеку функциональных блоков для привода и комплектуется Face-платой для операторской станции. Благодаря этому становится возможным управление приводом из вышестоящей процессорной системы.





Интеграция приводов в SIMATIC S7 с помощью Drive ES

Drive ES Basic служит для комфортабельного запуска в эксплуатацию, сервиса и диагностики всех приводов Siemens. Он может быть интегрирован в качестве опции STEP 7 или без STEP 7 как автономный инструмент (Stand-alone-Tool) в РС/PG. При инсталляции в качестве автономного инструмента Drive ES Basic инсталлирует Drive Manager вместо SIMATIC-Manager с таким же Look&Feel. При интегрированной инсталляции в качестве опции к STEP 7 следует обратить внимание на соответствие основной версии STEP-7 данным заказа.

Drive ES Graphic является опцией к Drive ES Basic и служит в комплекте с инструментом SIMATIC Tool CFC (Continuous Function  Chart) для графического проектирования имеющихся в SIMOREG DC- MASTER функций (основной прибор, технологические функции и свободные программные блоки). Необходимое условие: в компьютере должны быть уже инсталлированы Drive ES Basic V 5 и CFC в версии не ниже V 5.1.

Drive ES SIMATIC предоставляет библиотеки с функциональными блоками SIMATIC, что сводит проектирование коммуникаций между CPU SIMATIC S7 и приводом Siemens (например, SIMOREG DC-MASTER) к простому параметрированию. Drive ES SIMATIC заменяет собою программный пакет DVA_S7 для всех версий STEP-7 ? V 5.0 и может быть также инсталлирован и использован самостоятельно, т.е. без Drive ES Basic.

Drive ES PCS7 предоставляет библиотеку с графическими и управляющими блоками, с помощью которых привод Siemens (например, SIMOREG DC- MASTER), базирующийся на интерфейсе скорости вращения может связываться с ведущей процессорной системе SIMATIC PCS7. Тогда через лицевую панель привода можно управлять и наблюдать за приводом с помощью операторской станции (OS). Библиотека PCS7 может устанавливаться и использоваться самостоятельно, т.е. без Drive ES Basic, под PCS7 версии V 5.0 и V 5.1.
