Силовая часть и охлаждение

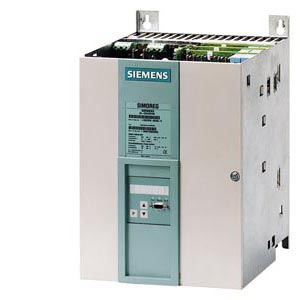

SIMOREG 6RA70 являются полностью цифровыми компактными преобразователями для подключения к сети переменного тока и служат для питания якоря и возбуждения приводов постоянного тока с изменяемой скоростью вращения. Диапазон номинального постоянного тока преобразователей простирается от 15 до 3000 А и может быть увеличен за счет параллельного включения преобразователей.

В зависимости от использования преобразователи могут работать в нереверсивном или в реверсивном режиме. Преобразователи автономны благодаря интегрированной системе настройки параметров и не требуют дополнительных устройств для параметрирования. Все функции управления и регулирования, а также контрольные и вспомогательные функции выполняются под управлением одной микропроцессорной системы. Ввод заданного и текущего значения может производиться по выбору в цифровом или в аналоговом виде.

Преобразователи SIMOREG 6RA70 отличаются компактностью и экономией пространства для своей установки. В дверцу преобразователя встроен электронный бокс, который включает в себя модули регулирования. Этот бокс может быть дополнен модулями для технологических функций и последовательных интерфейсов. Благодаря удобной доступности отдельных элементов эта техника предоставляет Вам высокую степень дружественности сервиса.

Внешние сигналы (двоичные входы/выхода), аналоговые входы/выходы, импульсные датчики, и т.д.) подключаются посредством вставляемого штеккера. Программное обеспечение преобразователя хранится в flash EPROM. Обновление программного обеспечения может быть легко загружено по последовательному интерфейсу в базовый блок.

Силовая часть: контур якоря и контур возбуждения

Якорный контур выполнен по мостовой схеме переменного тока:

В преобразователях для нереверсивного привода по полноуправляемой мостовой схеме переменного тока В6С

в преобразователях для реверсивного привода по двум полноуправляемым мостовым схемам переменного тока (В6) А (В6) С.

Контур возбуждения выполнен по полуупраляемой однофазной мостовой схеме B2HZ. Преобразователи с номинальным током от 15 до 1200 А имеют силовую часть для якоря и для возбуждения с электрически изолированными тиристорными модулями. При этом корпус теплоотвода не несет на себе потенциала.

В преобразователях с номинальным током ? 1500 А силовая часть якорного контура выполнена на таблеточных тиристорах и их теплоотводы находятся под напряжением. Все подключающие клеммы силовой части доступны спереди.

Охлаждение

Преобразователи с номинальным током до 125 А рассчитаны на воздушное самоохлаждение, от 210 А – на усиленное воздушное охлаждение при помощи вентилятора.



Устройство для параметрирования

Простая панель управления PMU

Все преобразователи оснащаются панелью PMU на дверце прибора. PMU состоит из пятиразрядной семисегментной панели индикации, трех светодиодов для индикации состояния и трех кнопок для ввода параметров.

Дополнительно на PMU находится разъем Х300 с интерфейсом USS по нормам RS 232 или RS 485.

Все необходимые для запуска согласования, настройки и индикации измеряемых величин могут быть реализованы при помощи PMU. Три кнопки имеют следующие функции:

  • Кнопка выбора P
  • Переключение между номером параметра и его значением и обратно, а также квитирование сообщений об ошибках.
  • Кнопка «Вверх»
  • Выбирает более высокий номер параметра в модусе номеров параметров или повышает установленное и индицируемое значение параметра в модусе значений параметров. Дополнительно к этому можно повысить индекс при индицируемом параметре
  • Кнопка «Вниз»
  • Выбор более низкого номера в режиме номеров параметров, понижение значения параметра в режиме значений параметров и понижение индекса при индицируемом параметре.
  • Функции светодиодов
    • Ready (готов): готовность к работе, светится в состоянии «Ожидание рабочей разблокировки».
    • Run (работа): светится, если подана рабочая разблокировка.
    • Fault (сбой): светится в состоянии «Имеется сбойное сообщение», мигает, если установилось «Предупреждение».

На пятиразрядном семисегментном дисплее индицируемые величины могут быть представлены в различной форме. Например:

    • Процент от номинальной величины
    • Коэффициент усиления
    • Секунды
    • Амперы или
    • Вольты.

Панель управления OP1S

Опциональная панель управления преобразователя OP1S может быть вмонтирована либо в дверцу преобразователя, либо за его пределами, например, в дверцу электрошкафа. Это достигается благодаря подключению кабелем длиной от одного до пяти метров. При использовании отдельного питания 5В длина кабеля может быть увеличена до 200 м. Связь OP1S с SIMOREG производится через разъем Х300.

Благодаря применению панели OP1S появляется экономичная альтернатива измерительным приборам, обычно устанавливаемым на дверце электрошкафа и служащим для индикации текущих значений тех или иных физических величин.

ЖК-дисплей, имеющий 4 х 16 знаков, показывает открытым текстом обозначения параметров. Здесь можно выбрать один из языков: немецкий, английский, французский, испанский и итальянский. OP1S может запоминать блоки параметров, которые легко могут быть переданы на другой прибор с помощью DOWN-Load.

  • Кнопки на OP1S:
  • Кнопка выбора (Р)
  • Кнопка «выше» 1)
  • Кнопка «ниже»
  • Кнопка реверса1)
  • Кнопка ВКЛ (EIN)1)
  • Кнопка ВЫКЛ (AUS) 1)
  • Кнопка толчкового режима (JOG) 1)
  • Цифровые кнопки (0 … 9)
  • Светодиоды на OP1S:
  • Зеленый: светится при работе; мигает при готовности к работе
  • Красный: светится при неисправности, мигает при предупреждении
  • Кнопка RESET1)



Устройства для параметрирования

Парметрирование через ПК

Для запуска в эксплуатацию и диагностики при помощи ПК совместно с преобразователем поставляется программное обеспечение Drive Monitor.

Связь с преобразователем SIMOREG производится через интерфейс USS основного прибора.

Предоставляются следующие функции:

  • Доступ к параметрам, управляемый через меню.
  • Чтение и запись блоков параметров.
  • Копирование готовых блоков параметров на другой преобразователь того же конструктивного ряда.
  • Вывод блоков параметров на печать.
  • Управление при помощи управляющего слова (двоичной команды такой, как команды переключения вход/выхода и т.п.) и ввод заданного значения.
  • Наблюдение за словом состояния (ответные сообщения о состоянии преобразователя) и считывание текущего значения.
  • Чтение сообщений об ошибках и предупреждений.
  • Чтение содержимого Trace-буфера (встроенная в SIMOREG функция осциллографа).
