Система разделителей давления состоит из следующих компонентов.

• Измерительный преобразователь давления
• Один или два разделителя давления
• Наполнительная жидкость
• Соединение между измерительным преобразователем давления и разделителем давления (прямое пристраивание или через капилляр)

Пространство до измеряемого вещества отделено плоской, расположенной на основании, эластичной мембраной. Между мембраной и измерительным преобразователем давления находится наполнительная жидкость.

Во многих случаях необходимо подключение капилляра между разделителем давления и измерительным преобразователем давления, чтобы, к примеру, в случае горячего измеряемого вещества уменьшить температурные воздействия на измерительный преобразователь давления.

Но капилляр отрицательно сказывается на времени срабатывания и температурной характеристике всей системы разделителей давления. При использовании капилляров для соединения разделителя давления с измерительным преобразователем давления для дифф. давления всегда используются два капилляра одинаковой длины.

По выбору может быть заказан разделитель давления с выведенной мебраной (тубусом).

Разделители давления с ячеечной конструкцией крепятся с помощью глухого фланца.

Типы

Мембранный разделитель давления

У мембранных разделителей давления давление регистрируется через плоскую, лежающую на основании, мембрану.

Различаются следующие мембранные разделители давления:

Мембранный разделитель давления ячеечной конструкции без (слева) и с выведенной мембраной (тубусом)

• Ячеечная конструкция
• Ячееечная конструкция с выведенной мембраной (тубусом) по EN или ASME, которая крепится глухим фланцем.

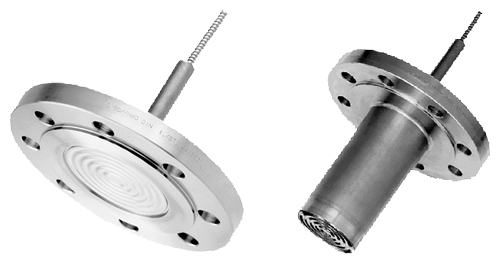

Мембранный разделитель давления фланцевой конструкции без (слева) и с выведенной мембраной (тубусом)

• Фланцевая конструкция
• Фланцевая конструкция с выведенной мембранной (тубусом) по EN или ASME, которая крепится через отверстия на фланце.

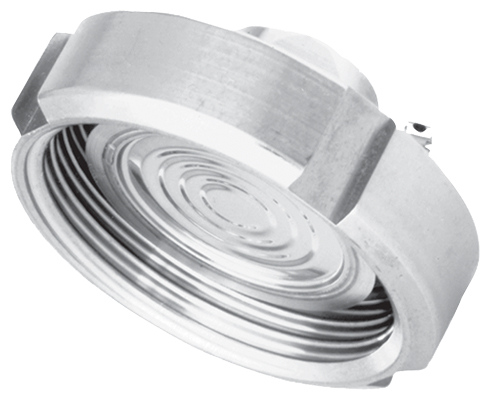

Мембранный разделитель давления с быстросъемным соединением

• Разделители давления с быстросъемным соединением, к примеру, по DIN 11851, SMS-нормам, IDF-нормам, APV-RJT- нормам, Clamp-соединение и т.п.
  • Маленькие разделители давления с внешней резьбой для ввертывания в резьбовые отверстия
  • Разделители давления с подсоединением к процессу по заказу клиента

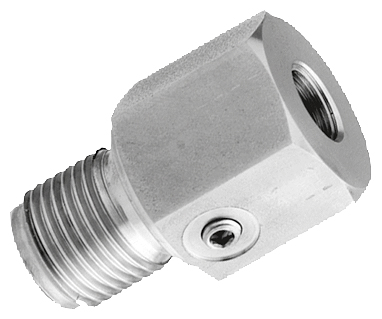

Маленькие разделители давления с фронтальной мембраной

• Мембранный маленький разделитель давления

Разделители давления с быстросъемным соединением часто используются в пищевой промышленности. Они выполнены таким образом, что измеряемое вещество не может осаждаться в зонах нечувствительности. Благодаря установленному на разделителе давления быстросъемному соединению возможет быстрый демонтаж для чистки.

Трубчатые разделители давления

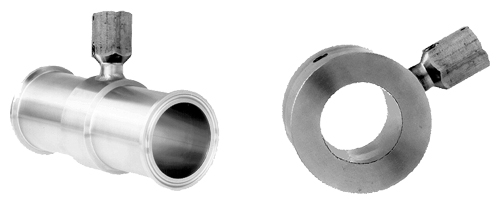

Трубчатый разделитель давления с быстросъемным соединением (слева) и для фланцевой установки

У трубчатых разделителей давления давление фиксируется через находящююся в трубе цилиндрическую мембрану и передается с помощью наполнительной жидкости на измерительный преобразователь.

Трубчатый разделитель давления является специальной конструкцией для текучих измеряемых веществ. Он состоит из цилиндрической трубы, в которую запрессована циллиндрическая мембрана. Так как он полностью интегрирован в процессуальную линию, не возникают завихрения, зоны нечувствительности или прочие препятствия в направлении протока. Кроме этого трубчатые разделители давления просты и удобны в монтаже.

Среди трубчатых разделителей давления различают:

• Трубчатые разделители давления с быстросъемным соединением, к примеру по DIN 11851, SMS-нормам, IDF-нормам, APV-RJT-нормам, Clamp-соединения и т.п. Благодаря установленному на разделителе давления быстросъемному соединению возможен быстрый демонтаж для чистки.
• Трубчатые разделители давления для соединения на фланцах по EN или ASME.
• Трубчатые разделители давления с подсоединениями к процессу по заказу клиента.
