- Сенсорная панель с обширным набором функций оперативного управления и мониторинга на уровне производственных машин и установок.
- Сохранение содержимого буфера сообщений при отключении панели без использования буферной батареи.
- Монохромный или цветной сенсорный графический STN дисплей и 32 дополнительные функциональные клавиши.
- Наличие встроенных интерфейсов для подключения к программируемым контроллерам SIMATIC S7 (например, MPI, PROFIBUS DP).
- Встроенный интерфейс Ethernet в модели с цветным дисплеем.
- Наличие драйверов для связи с контроллерами других производителей.
- Инсталляционная совместимость с панелью OP17.
|

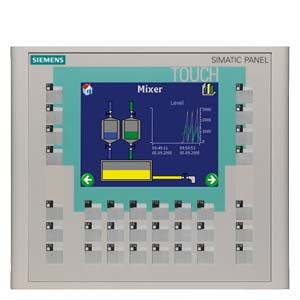

SIPLUS HMI OP 177B color PN/DP
|
|
|
Заказной номер
|
6AG1642-0DA01-4AX1
|
|
Заказной номер базовой панели
|
6AV6642-0DA01-1AX1
|
|
Диапазон рабочих температур
|
0 … +50 °C; допускается появление конденсата
|
|
Защитное покрытие
|
Защитное покрытие печатных плат и электронных компонентов
|
|
Технические данные
|
Соответствуют техническим данным базовой панели за исключением допустимых условий эксплуатации
|
|
Условия эксплуатации
|
|
Относительная влажность
|
5 ... 100 %, допускается появление конденсата
|
|
Биологически активные вещества
|
По EN 60721-3-3, класс 3B2: плесень, споры грибка
|
|
Химически активные вещества
|
По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX1)2)
|
|
Механически активные вещества
|
По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль 2)
|
|
Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)
|
1080...795 гПа (-1000 … +2000 м)
диапазон рабочих температур
795...658 гПа (+2000 ... +3500 м)
снижение на 10 K
658…540 гПа (+3500 … +5000 м)
снижение на 20 K
|
1) ISA-S71.04 уровень сложности GX: длительно: SO2 <4.8 мг/м3; H2S <9.9 мг/м3; Cl <0.2 мг/м3; HCl <0.66 мг/м3; HF <0.12 мг/м3; NH <49 мг/м3; O3 <0.1 мг/м3; NO x <5.2 мг/м3
Граничные значения (не более 30 минут в сутки): SO2 <17.8 мг/м3; H2S <49.7 мг/м3; Cl <1.0 мг/м3; HCl <3.3 мг/м3; HF <2.4 мг/м3; NH <247 мг/м3; O3 <1.0 мг/м3; NO x <10.4 мг/м3
2) При эксплуатации в среде с содержанием активных веществ незадействованные интерфейсы должны быть закрыты включенными в комплект поставки заглушками!
|
|
