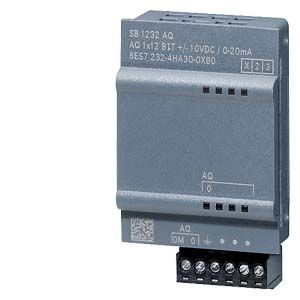

6ES7 232-4HA30-0XB0

Наименование продукта

SB 1232 1 x AO

Напряжение питания

Питание нагрузки:

• ток нагрузки, не более

25 мА

Потребляемый ток

От внутренней шины =5 В, типовое значение.

15 мА

Потери мощности

Потери мощности, типовое значение

1.5 Вт

Аналоговый выход

Количество аналоговых выходов

1

Время цикла (все каналы), не более

Сигналы напряжения: 300 мкс (активная нагрузка), 750 мкс (1 мкФ); сигналы силы тока: 600 мкс (1 мГн), 2 мс (10 мГн)

Диапазоны изменения выходных сигналов напряжения:

• -10 … +10 В

Есть

Диапазоны изменения выходных сигналов силы тока:

• 0 … 20 мА

Есть

Сопротивление нагрузки:

• для канала напряжения, не менее

1000 Ом

• для кнала силы тока, не более

600 Ом

Параметры цифро-аналогового преобразования

Тип выхода

Дифференциальный

Время интегрирования и преобразования/ разрешение на канал

• разрешение (включая разряд переполнения)

Сигналы напряжения: 12 бит, сигналы силы тока: 11 бит

Сглаживание формируемых величин:

• настройка

Есть

Параметры цифро-аналогового преобразования в изохронном режиме

Длина кабеля, не более:

• экранированного

10 м; витая пара

Погрешности/ точность

Температурная погрешность по отношению к конечной точке шкалы

25 °C ±0.5% до 55 °C ±1%

Состояния/ прерывания/ диагностика

Прерывания:

• прерывания

Есть

Диагностика:

• Диагностические функции

Есть

Диагностические светодиоды:

• индикации состояния выхода

Есть

Климатические и механические воздействия во время хранения и транспортировки

Допустимые воздействия:

• свободное падение

• в упаковке с высоты не более

0.3 м; пять падений

• атмосферное давление по IEC 60068-2-13

• допустимый диапазон изменений

1080 ... 660 гПа

• относительная влажность

• при 25 °C, без появления конденсата, не более

95%

Допустимые воздействия во время работы

Допустимые воздействия:

• температура:

• допустимый диапазон изменений

0 °C ... 55 °C при горизонтальной установке
0 °C ... 45° C при вертикальной установке

Степень защиты

IP20

Есть

Конструкция

Тип корпуса (фронтальная часть)

• пластик

Есть

Габариты и масса

Габариты:

• ширина

38 мм

• высота

62 мм

• глубина

21 мм

Масса

• приблизительно

40 г
