Пластиковые ответвительные коробки используются для передачи энергии от линии шинопровода к потребителю. Установка ответвительных коробок выполняется в ручную, во время выполнения этого шинопровод может находится под напряжением. Доступны:

• Стандартные ответвительные коробки с кабелем
• Стандартные ответвительные коробки с клеммами
• Кодированные разъемы с кабелем
• Кодированные разъемы с кабелем с клеммами
• Мобильные контакты для выходного разъема с выбором фазы

Стандартные ответвительные коробки

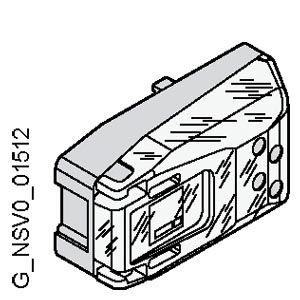

Стандартная ответвительная коробка

Это однофазная ответвительная коробка со съемной крышкой и возможностью выбора подключаемой фазы. Она может использоваться для подключения к стандартным или кодированным точкам подключения. Стандартно ответвительные коробки выполнены из серого пластика.

Ответвительные коробки доступны в следующем исполнении:

• 3-полюсные, без предохранителей, 16 A, Lx (фаз может быть выбрана L1, L2, L3 ), N и PE
• 3-полюсные, с предохранителем, 16 A и 6.3 A, Lx (фаз может быть выбрана L1, L2, L3 ), N и PE

Ответвительная коробка может быть оснащена контактами L4/L5 для использования с 7-проводниковыми и 7+7-проводниковыми система.

Стандартные ответвительные коробки оснащены нейтральным проводником и контактом фазы.

• Мобильные контакты

Мобильные контакты с предохранителями и без предохранителей

Мобильные контакты могут быть установлены в ответвительную коробку для трехфазного питания нагрузки.

• 1-полюс, 16 A, без предохранителя (синий для нейтрального проводника)
• 1-полюс, 16 A, без предохранителя (черный для фазного проводника)
• 1-полюс, 10 A, с плавким предохранителем 6.3 A (5 mm x 20 mm)
• 1-полюс, 16 A, с плавким предохранителем10 A (8.5 mm x 31.5 mm)

Ответвительный разъем с кабелем

• Ответвительный разъем с кабелем (2 проводника + PE)

Стандартное исполнение выполнено на ток 10 A и оснащено кабелем FROR 1 м длины  3 x 1 мм?  , в четырех различных токовых конфигурациях: N/L1, N/L2, N/L3, N2/L3. Оболочка имеет оранжевый цвет, цвет основания отличается в зависимости от токовой конфигурации.

Стандартные ответвительные разъемы

Эти стандартные ответвительные разъемы могут использоваться для стандартных или кодированных точек подключения.

• Ответвительный разъем с кабелем (4 проводника + PE)

Стандартное исполнение выполнено на ток 10 A и оснащено кабелем FROR 2 м длины  5 x 1 mm?, с токовой конфигурацией: N/L1/L2/L3, оболочка и основание оранжевого цвета.

Стандартный ответвительный разъем

Эти стандартные ответвительные разъемы могут использоваться для стандартных или кодированных точек подключения.

• Ответвительный разъем с кабелем (2 проводника + L4/L5 + PE)

Стандартное исполнение выполнено на ток 10 A и оснащено кабелем FROR 2 м длины  5 x 1 mm?, в трех токовых конфигурациях: N/L1 + L4/L5, N/L2 + L4/L5, N/L3 + L4/L5. Оболочка черного цвета, цвет основания отличается в зависимости от токовой конфигурации.

Стандартный ответвительный разъем

Ответвительные разъемы могут использоваться в 7-проводной и 7+7-проводной конфигурации. Эти ответвительные разъемы могут использоваться для стандартных или кодированных точек подключения.

• Ответвительный разъем с кабелем (L4/L5 + PE)

Стандартное исполнение выполнено на ток 10 A и оснащено кабелем FROR 1 м длины  3 x 1 mm?  , в четырех различных токовых конфигурациях: N/L1: L4/L5. Оболочка черного цвета, цвет основания отличается в зависимости от токовой конфигурации.

Стандартный ответвительный разъем

Ответвительные разъемы могут использоваться в 7-проводной и 7+7-проводной конфигурации. Эти ответвительные разъемы могут использоваться для стандартных или кодированных точек подключения.

Кодированные ответвительные коробки

Однофазные ответвительные коробки с открывающейся крышкой и возможностью выбора фазы подключения. Основание может быть красным(KR) или белым (KW). Кодированные ответвительные коробки могут быть установлены только на кодированные точки ответвления.

• Коробка (KR) (красное основание) может использоваться только на прямых секциях с красными точкам ответвления (KR исполнение).
• Коробка (KW) (белое основание) может использоваться только с прямыми секциями с былыми точками ответвления (KW или KRW исполнение).

Кодированая ответвительная коробка (KR)

Кодированная ответвительная коробка (KW)

Ответвительные коробки доступны в следующем исполнении:

• 3-полюсные, без предохранителей, 16 A, Lx (фаз может быть выбрана L1, L2, L3 ), N и PE
• 3-полюсные, с предохранителем, 16 A и 6.3 A, Lx (фаз может быть выбрана L1, L2, L3 ), N и PE

Ответвительная коробка может быть оснащена контактами L4/L5 для использования с 7-проводниковыми и 7+7-проводниковыми система.

Стандартные ответвительные коробки оснащены нейтральным проводником и контактом фазы.

Кодированные ответвительные разъемы

• Ответвительный разъем с кабелем (2 проводника + PE) KR

Стандартное исполнение выполнено на ток 10 A и оснащено кабелем FROR 1 м длины  3 x 1 mm?  , в четырех различных токовых конфигурациях: N/L1, N/L2, N/L3, N2/L3. Оболочка красная, цвет основания отличается в зависимости от токовой конфигурации.

Кодированные ответвительные разъемы (KR)

Кодированные ответвительные разъемы могут использоваться только с кодированными точка отключения (красные, KR исполнение).

• Ответвительный разъем с кабелем (2 проводник + PE) KW

Стандартное исполнение выполнено на ток 10 A и оснащено кабелем FROR 1 м длины  3 x 1 mm?  , в четырех различных токовых конфигурациях: N/L1, N/L2, N/L3, N2/L3. Оболочка белая, цвет основания отличается в зависимости от токовой конфигурации.

Кодированные ответвительные разъемы (KW)

Кодированные ответвительные разъемы могут использоваться только с кодированными точка отключения (белые, KW исполнение).
