Обзор | Технические данные | Чертеж | Заказные данные |
Скачать Заказные данные
ENG: Remote seals of sandwich design

Connection to EN 1092-1

Nom. diam.

Nom. press.

b

D

dM

l

mm

mm

mm

mm

DN 50

PN 16 ... PN 100

20

102

59

100

DN 80

20

138

89

100

DN 100

20

158

89

100

DN 125

22

188

124

100

Connection to ASME B16.5

Nom. diam.

Nom. press.

b

D

dM

I

lb/sq.in.

mm

mm

mm

mm

(inch)

(inch)

(inch)

(inch)

2 inch

150 ... 2500

20

100

59

100

(0.79)

(3.94)

(2.32)

(3.94)

3 inch

20

134

89

100

(0.79)

(5.28)

(2.32)

(3.94)

4 inch

20

158

89

100

(0.79)

(6.22)

(2.32)

(3.94)

5 inch

22

186

124

100

(0.87)

(7.32)

(4.88)

(3.94)

d: Inside diameter of gasket according to EN 1092-1 / ASME B16.5

dM: Effective diaphragm diameter

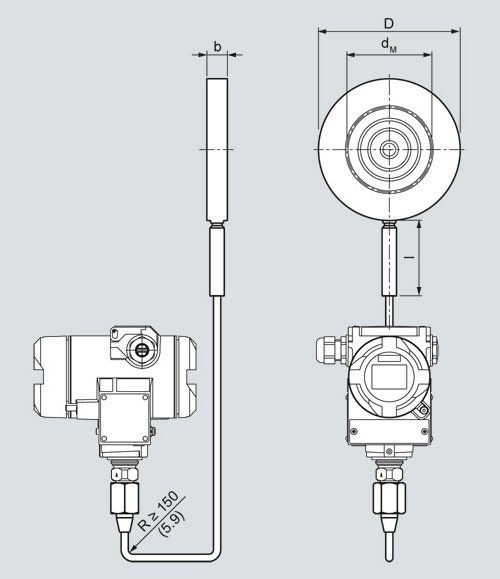

Diaphragm seals of sandwich design with flexible capillary for connection to SITRANS P pressure transmitters for pressure, dimensions in mm (inch)

Connection to EN 1092-1

Nom. diam.

Nom. press.

b

D

dM

l

mm

mm

mm

mm

DN 50

PN 16 ... PN 100

20

102

59

100

DN 80

20

138

89

100

DN 100

20

158

89

100

DN 125

22

188

124

100

Connection to ASME B16.5

Nom. diam.

Nom. press.

b

D

dM

I

lb/sq.in.

mm

mm

mm

mm

(inch)

(inch)

(inch)

(inch)

2 inch

150 ... 2500

20

100

59

100

(0.79)

(3.94)

(2.32)

(3.94)

3 inch

20

134

89

100

(0.79)

(5.28)

(2.32)

(3.94)

4 inch

20

158

89

100

(0.79)

(6.22)

(2.32)

(3.94)

5 inch

22

186

124

100

(0.87)

(7.32)

(4.88)

(3.94)

d: Inside diameter of gasket according to EN 1092-1 / ASME B16.5

dM: Effective diaphragm diameter

Diaphragm seals of sandwich design (without flange) with flexible capillary for connection to SITRANS P pressure transmitters for absolute pressure or differential pressure and flow, dimensions in mm (inch)
