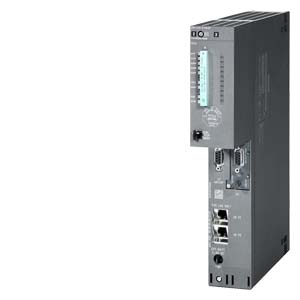

Центральный процессор CPU 414-3 PN/DP характеризуется следующими показателями:
Мощный процессор: с временем выполнения логических инструкций 0.045 мкс.
Рабочая память емкостью 4 Мбайт, RAM: из них 2 Мбайт для программы и 2 Мбайт для данных.
Гибкие возможности расширения: до 131072 дискретных и до 8192 аналоговых каналов ввода-вывода на систему.
Интерфейс MPI: для построения простейших сетевых структур со скоростью обмена данными до 12 Мбит/с, объединяющих до 32 станций. Одновременная установка до 32 соединений со станциями в сети MPI или подключенными к MPI через внутреннюю коммуникационную шину (C шину) систем автоматизации.
Переключатель режимов работы: для выбора режимов работы центрального процессора.
Буфер диагностических сообщений: кольцевой буфер настраиваемой емкости для сохранения последних сообщений об ошибках и прерываниях.
Часы реального времени: для присвоения сообщениям отметок даты и времени.
Карта памяти: для расширения встроенной загружаемой памяти. Информация в загружаемой памяти содержит не только программу пользователя, но и параметры настройки контроллера. Поэтому объем загружаемой памяти должен быть достаточно большим. Как результат:
Объем встроенной загружаемой памяти недостаточен для выполнения программ большого объема, поэтому встроенная загружаемая память должна расширяться картой памяти RAM или FEPROM.
Интерфейс PROFIBUS DP и комбинированный интерфейс MPI/DP: Интерфейс ведущего устройства PROFIBUS DP позволяет обслуживать системы распределенного ввода-вывода на основе сети PROFIBUS DP. С точки зрения пользователя системы локального и распределенного ввода-вывода абсолютно идентичны. В них используются одинаковые способы конфигурирования, адресации и программирования. Обеспечивается поддержка смешанных конфигураций с контроллерами SIMATIC S5 и SIMATIC S7 в одной сети PROFIBUS по EN 50170.
Отсек для установки интерфейсного модуля: для установки интерфейсного модуля IF 964-DP и получения дополнительного интерфейса ведущего устройства PROFIBUS DP.
Интерфейс PROFINET с встроенным 2-канальным коммутатором:
PROFINET I/O, с подключением до 256 приборов ввода-вывода;
