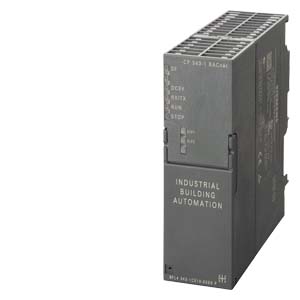

Order No.

6FL4 343-1CX10-0XE0

Product-type designation

Transmission rate

Transfer rate at the interface 1

10 … 100 Mbit/s

Interfaces

2

Number of electrical connections

• at interface 1 in accordance with Industrial Ethernet

1

• for power supply

1

Design of electrical connection

• at interface 1 in accordance with Industrial Ethernet

RJ45 port

• for power supply

Supply voltage, current consumption, power loss

Type of voltage of supply voltage

DC

Supply voltage

• 1 from backplane bus

5 V

• external

24 V

Relative positive tolerance at 24 V with DC

20 %

Relative negative tolerance at 24 V with DC

15 %

Consumed current

• from backplane bus at 5 V for DC Typical

0,2 A

• from external supply voltage at 24 V with DC

• typical

-

• maximum

0,2 A

Resistive loss

5.8 W

Permitted ambient conditions

Ambient temperature

• during operating

0 … 60 °C

• during storage

-40 … +70 °C

• during transport

-40 … +70 °C

• Comment

-

Relative humidity at 25 °C without condensation during operating maximum

95 %

Protection class IP

IP20

Design, dimensions and weight

Module format

Width

40 mm

Height

125 mm

Depth

120 mm

Net weight

0,22 kg

Product properties, functions, components general

Number of modules

• per CPU maximum

1

• note

without BACnet protocol: max. 8 per station

Performance data

Performance data open communication

Number of possible connections for open communication by means of SEND/RECEIVE blocks maximum

8

Data volume

• as user data per TCP connection for open communication by means of SEND/RECEIVE blocks maximum

8 Kibyte

• as user data per UDP connection for open IE communication by means of SEND/RECEIVE blocks maximum

2 Kibyte

Number of Multicast stations

8

Performance data S7 communication

Number of possible connections for S7 communication

• maximum

4

• with PG connections maximum

2

• with PG/OP connections maximum

2

• note

-

Performance data multi-protocol mode

Number of active connections with multiprotocol mode

12

Performance data BACnet

Protocol is supported BACnet/IP

Yes

Product function

• BACnet device type AAC (Advanced Application Controller)

Yes

• peer-to-peer between BACnet automation stations

Yes

• BBMD (BACnet Broadcast Management Device)

Yes

Number of BACnet I/O objects maximum

800

Total number of BACnet objects maximum

1 500

Influence on cycle time of automation system

no effect

Memory capacity of the working memory of the S7-CPU required

4 Kibyte

Standard for BACnet

Communication based on TCP/IP, BACnet server according to EN 16484, Part 5

Product functions management, configuration

Product function MIB support

Yes

Protocol is supported

• SNMP v1

Yes

• DCP

Yes

• LLDP

Yes

Configuration software required

Identification & maintenance

• I&M0 - device-specific information

-

• I&M1 - plant identification/location name

-

Product functions Diagnosis

Product function Web-based diagnostics

No

Product functions switch

Product feature switch

Yes

Product function

• switch-managed

No

• Configuration with STEP 7

Yes

Product functions Time

Product function

• SICLOCK support

Yes

• pass on time synchronization

Yes

Protocol is supported NTP

Yes

Заказной номер

6GK7 343-1CX10-0XE0

Назначение продукта

Скорость обмена данными

Скорость обмена данными через интерфейс 1

10 … 100 Мбит/с

Интерфейсы

Количество электрических соединителей:

• интерфейса Industrial Ethernet

2

• подключения цепи питания

1

Конструкция соединителей:

• интерфейса Industrial Ethernet

Гнезда RJ45

• подключения цепи питания

2-полюсный терминальный блок с контактами под винт

Электрические параметры

Род тока цепи питания

Постоянный ток

Напряжение питания:

• через внутреннюю шину

5 В

• внешнее

24 В

Допустимое отклонение внешнего напряжения питания вверх от номинального значения

20 %

Допустимое отклонение внешнего напряжения питания вниз от номинального значения

15 %

Потребляемый ток:

• от внутренней шины при напряжении 5 В, типовое значение

0,2 A

• от внешнего блока питания при напряжении 24 В:

• типовое значение

-

• максимальное значение

0.2 A

Потери мощности

5.8 Вт

Условия эксплуатации, хранения и транспортировки

Диапазон температур:

• во время работы

0 … +60 °C, при горизонтальной установке

• во время хранения

-40 … +70 °C

• во время транспортировки

-40 … +70 °C

• комментарии

-

Относительная влажность во время работы при температуре 25 °C, не более

95 %, без появления конденсата

Степень защиты корпуса

IP20

Конструкция

Формат модуля:

Ширина

40 мм

Высота

125 мм

Глубина

120 мм

Масса

0.22 кг

Свойства

Количество модулей:

• на один центральный процессор, не более

1

• замечания

-

Показатели производительности

Открытый обмен данными

Количество соединений для открытого обмена данными с использованием блоков SEND/RECEIVE, не более

8

Объем данных пользователя:

• на TCP соединение для открытого обмена данными с использованием блоков SEND/RECEIVE, не более

8 Кбайт

• на UDP соединение для открытого обмена данными с использованием блоков SEND/RECEIVE, не более

2 Кбайт

Количество широковещательных станций

8

S7 функции связи

Количество соединений для S7 функций связи:

• максимальное

4

• для PG функций связи, не более

2

• для PG/OP функций связи, не более

2

• замечания

-

Одновременная поддержка нескольких протоколов

Количество активных соединений при одновременной поддержке нескольких протоколов

12

BACnet

Поддержка протокола BACnet/IP

Есть

Количество подключаемых приборов ввода-вывода

32

Поддерживаемые функции:

• прибор BACnet типа AAC (Advanced Application Controller)

Есть

• непосредственный обмен данными между станциями автоматизации BACnet

Есть

• BBMD (BACnet Broadcast Manager Device)

Есть

Количество BACnet объектов ввода-вывода, не более

800

Количество объектов BACnet, не более

1500

Влияние на время цикла системы автоматизации

Нет

Необходимый объем в загрузочной памяти центрального процессора S7

4 Кбайт

Стандарты BACnet

Транспортный протокол TCP/IP, BACnet сервер по стандарту EN 16484, часть 5

Функции управления и конфигурирования

Поддержка объектов MIB

Есть

Поддерживаемые протоколы:

• SNMP v1

Есть

• DCP

Есть

• LLDP

Есть

Необходимое программное обеспечение конфигурирования

Функции идентификации и обслуживания:

• I&M0 - информация о приборе

-

• I&M1 - заводской идентификатор/ местоположение

-

Диагностика

Web диагностика

Нет

Коммутатор

Встроенный коммутатор

Есть

Функции:

• управляемый коммутатор

Нет

• конфигурирование в среде STEP 7

Есть

Функции времени

Функции:

• поддержка SICLOCK

Есть

• пересылка сигналов точного времени

Есть

Поддержка протокола NTP

Есть
