Преобразователи частоты SINAMICS G120D

Новая серия преобразователей частоты SINAMICS G120D является решением для задач, требующих большой мощности двигателя, особенно в области конвейерных систем. SINAMICS G120D поддерживает плавное управление с закрытым циклом трехфазных асинхронных двигателей и соответствует требованиям приложений конвейерных систем - от простого контроля частоты до сложного управления векторами. Благодаря хорошо продуманной модульной структуре и уровню защиты IP65 обеспечивается возможность плавной интеграции в заводскую структуру и поддерживается высокая степень доступности и минимизируется потребность в запасных частях. Новаторская концепция модуля питания обеспечивает экономии энергии за счет функции восстановления. Функции безопасности, не имеющие аналогов в мире, дополняют новаторские принципы организации предприятия, обеспечивая повышение эффективности производства. Этот двигатель можно оптимально интегрировать в систему автоматизации Siemens TIA с помощью PROFIBUS.

Различные версии устройства (габариты от FSA до FSC) и диапазоном выходной мощности от 0,75 квт до 7,5 квт обеспечивают возможность его применения в различных решениях для двигателей

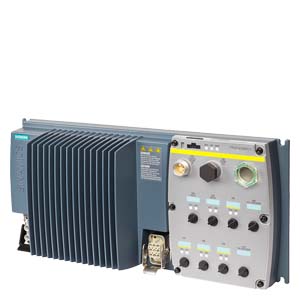

Примером может служить SINAMICS G120D, габаритные размеры FSA, с использованием модуля питания PM250D и модуля управления с блокировкой от сбоев CU240D DP F

Почему следует использовать распределенные двигатели

Модульные решения двигателей позволяют использовать стандартизированные мехатронные элементы, которые можно отдельно протестировать

Отсутствует необходимость в использовании кабины управления, что позволяет снизить требования к объемам необходимого пространства и кондиционированию воздуха
Можно избежать использования большого количества кабелей между преобразователем и двигателем (что означает меньшее количество потерь на выходе, снижение количества помех и снижение затрат на экранированные кабели и дополнительные фильтры)
Распределенная конфигурация позволяет получить значительные преимущества при использовании конвейерных систем с соответствующей расширенной областью покрытия (например, в области автоматизации и логистики)

Модульность

SINAMICS G120D — это система модульного преобразователя с уровнем защиты IP65, состоящая из различных функциональных элементов. Основными элементами являются

Блок управления (БУ)

Модуль питания (МП)

Блок управления управляет и отслеживает работу модуля питания и подключенного двигателя на нескольких узлах управления. Цифровые входы и выходы на устройстве поддерживают простую проводку датчиков и преобразователей напрямую на приводе. Входные сигналы могут быть напрямую связаны с блоком управления и вызывать локальные отклики автоматически или они могут быть переведены на центральный контроллер с использованием PROFIBUS для обработки в соотношении с работой всего участки.

Модуль питания обеспечивает работу двигателя в диапазоне - от 0,75 квт до  7,5 квт. Модуль питания управляется микропроцессором в блоке управления. Новейшая технология IGBT с временной импульсной модуляцией используется для высоконадежной и гибкой эксплуатации двигателя. Также поддерживается определенное количество функций, обеспечивающих высокую степень защиты модуля питания и двигателя. Необычная компактная конструкция оптимизированная для использования напрямую на площадке. Модуль питания поддерживает тот же шаблон для сверления для всех выходов (постоянная основа).

Встроенная безопасность

Доступны различные варианты преобразователей частоты SINAMICS G120D для различных приложений обеспечения безопасности. Все модули питания разработаны с учетом интегрированной защиты. Двигатель с интегрированной защитой может быть создан путем объединения модуля питания с соответствующим модулем управления с блокировкой от сбоев.
Преобразователь частоты с блокировкой от сбоев SINAMICS G120D обеспечивает три функции защиты, сертифицированные в соответствии с EN 954-1, кат. 3 и IEC 61508 SIL 2:

Защитный механизм отключения привода (STO) для защиты при активных движениях двигателя

Безопасный останов 1 (SS1) для обеспечения постоянного мониторинга безопасной рампы торможения

Безопасное ограничение скорости (БОС) для защиты от опасных движений при превышении ограничения скорости

Функции "Безопасный останов 1" и "Безопасное ограничение скорости" могут быть реализованы на датчике двигателя или шифроваторе; затраты на реализацию минимальны. Существующие рабочие площадки также можно модернизировать с использованием технологий защиты без необходимости замены двигателя или механической системы.

Функции защиты "Безопасное ограничение скорости" и "Безопасный останов 1" сертифицированы для асинхронных двигателей без шифроваторов - эти функции безопасности не разрешается использовать для перетаскивания грузов, как в случаях с подъемными механизмами и ключами.

ПО для двигателя/ввода в эксплуатацию STARTER

ПО для двигателя/ввода в эксплуатацию STARTER (STARTER версия 4,1, SP1 и выше) поддерживает ввод в эксплуатацию и обслуживание преобразователей SINAMICS G120D. Руководство для операторов, объединенное с полными и понятными функциями для соответствующего решения двигателя позволяют быстро и просто ввести двигатель в эксплуатацию. Средство ввода в эксплуатацию STARTER включено в объем поставок блока управления на компакт-диске.
