Архитектура  ET 200pro основана на отделении модулей от системы питания шин. Это обеспечивает T-функциональность шины и 24V DC блока питания для интерфейсного модуля, и подключения датчиков/исполнительных механизмов к электронным модулям (независимая разводка). При обслуживании независимое подключение позволяет производить замену модулей без отключения питания всей станции. Остальные модули не прерывают свою работу в период замены вышедшего из строя.

Возможно установка до 16 электронных модулей в любом порядке от интерфейсного модуля (слева) до терминального модуля (справа).

Модули станции ET 200pro

Модули станции ET 200pro обычно разбивают на 2 или 3 группы. Интерфейсные модули и модули питания также как цифровые и аналоговые модули заключают в себе:

• Шинный модуль как механический и электрический связующий элемент  компонентов станции ET 200pro (они формируют шинную структуру)
• Электронный или интерфейсный модуль
• Соединительный модуль

ET 200pro модули монтируются при поставке на соответствующий шинный модуль.

Станция ET 200pro содержит:

• Опорную рейку
• Интерфейсный модуль PROFIBUS DP
• Соединительный модуль PROFIBUS DP
  • CM IM DP прямой до 6 M20 с сальниками
  • CM IM DP ECOFAST Cu
  • CM IM DP M12 7/8"
• Макс. 16 электронных модулей с соответствующими соединительными модулями с шириной сборки до 1 m
• Терминальный модуль (входит в комплект поставки интерфейсного модуля)

Модули расширения

Доступны следующие модули расширения:

• Цифровые электронные модули
• Аналоговые электронные модули
• Электронные модули ПАЗ
• соединительные модули
  • CM IO 4 x M12 для цифровых или аналоговых модулей
  • CM IO 8 x M12 для цифровых модулей
  • CM IO 12 x M12 для 4/8 F‑DI/4 F‑DO
  • CM IO 16 x M12 для 8/16 F‑DI
• Модули питания PM‑E
• Соединительные модули для модулей питания
  • CM PM-E direct with up to 2 M20 cable glands
  • CM PM-E ECOFAST Cu
  • CM PM-E 7/8"

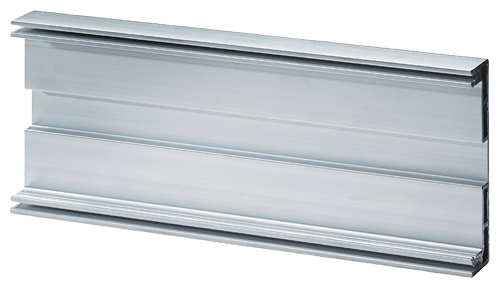

Опорная рейка

Различные варианты реек могут использоваться для монтажа ET 200pro:

• Узкая опорная рейка
  Узкая опорная рейка позволяет осуществить полную предварительную сборку благодаря наличию 2 монтажных фланцев на станции ET 200pro.

• Узкая компактная опорная рейка
  Узкая компактная опорная рейка позволяет съэкономить место.

Пределы расширения

• Количество модулей на станцию (между интерфейсным модулем и терминальным): до 16
• Макс. ширина (без рейки): 1 m
• Питание датчиков/электроники 1L+ макс. 5 A на станцию ET 200pro
• Нагрузочное питание 2L+ макс. 10 A на потенциальную группу
• Максимальный размер адресного пространства на одну ET 200pro: 244 байтов для входов и 244 байтов для выходов

ET 200pro сонфигурация

Для простой и быстрой компиляции можно использовать SIMATIC ET 200 конфигуратор. Он обеспечивает конфигурационные правила и поддерживает выбор всех компонентов и необходимых аксессуаров в интерактивном режиме. Конфигуратор SIMATIC ET 200 можно найти на CD-ROM каталоге CA 01 и в Internet.

http://www.siemens.com/et200
