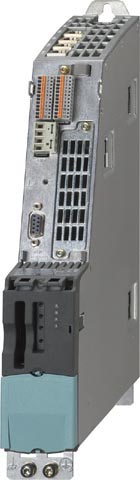

Блок управления CU320, без защитного покрытия

Блок управления CU320 поддерживает в качестве стандартных следующие интерфейсы:

• 4 x DRIVE CLiQ сокета для связи с другими устройствами DRIVE CLiQ, такими как модули двигателя, активные линейные модули, модули датчиков и модули терминалов
• 1 PROFIBUS интерфейс с профилем PROFIdrive V4
• 8 параметризированных цифровых входов (дифференциальных)
• 8 параметризированных двунаправленных цифровых входов/цифровых выходов (недифференциальных), из которых 6 являются высокоскоростными цифровыми входами
• 1 последовательный RS232-интерфейс
• 1 интерфейс к основной панели оператора BOP20 ¹⁾
• 1 слот для карты CompactFlash, на котором хранятся микропрограмма и параметры
• 1 слот для установки дополнительного модуля (например, платы терминала TB30)
• 3 сокета для тестирования и одно базовое заземление для поддержки при вводе в эксплуатацию
• 1 подключение к источнику питания с использованием соединителя источника питания 24 В пост. тока
• 1 PE (защитное заземление) соединение
• 1 заземление

Экранированный штекер для защиты сигнального кабеля на дополнительном модуле расположен на блоке управления CU320.

Доступный дополнительный слот используется для расширения интерфейса для, например, включения дополнительных терминалов или для решения задач связи.

Состояние блока контроля CU320 указывается с помощью разноцветных СИДов.

Поскольку микропрограмма и параметры хранятся на подключаемой карте CompactFlash, блок управления можно заменить без необходимости в дополнительных средствах.

Блок контроля CU320 может быть установлен на стороне линейного модуля в блоковом формате с помощью внутренних скоб в линейном модуле. Блок контроля CU320 также может быть закреплен на стенке кабины управления с помощью интегрированных фиксаторов. Поскольку глубина блока контроля CU320 меньше глубины линейных модулей, доступны соответствующие разделители для увеличения глубины блока контроля CU320 до 270 мм (10,63 дюйм).

¹⁾ BOP20 не используется для станков.
