Аналоговые модули расширения EM 144, EM 145
Датчики и исполнительные устройства модключаются через 5-полюсные гнезда M12 соединительного модуля.
Назначение контактов
|
Контакт
|
Назначение
|
Гнездо M12 соединительного модуля CM IO 4 x M12
|
|
AI-U
|
AI-I
|
|
1
|
Питание электроники/ датчика (1L+)
|
Питание электроники/ датчика (1L+)
|

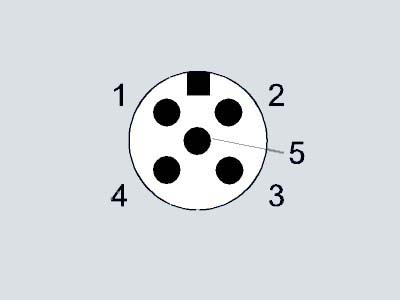

Смотри следующий рисунок
|
|
2
|
Входной сигнал "+"
|
Входной сигнал "+"
|
|
|
3
|
Масса цепи питания электроники/ датчика (1M)
|
Масса цепи питания электроники/ датчика (1M)
|
|
|
4
|
Входной сигнал "-"
|
Входной сигнал "-"
|
|
|
5
|
Земля
|
Земля
|
|
|
S
|
Земля
|
Земля
|
|
|
Контакт
|
Назначение
|
Гнездо M12 соединительного модуля CM IO 4 x M12
|
|
AO-U
|
AO-I
|
|
1
|
Питание электроники/ нагрузки (1L+)
|
Питание электроники/ нагрузки (1L+)
|
Смотри следующий рисунок
|
|
2
|
Выходной сигнал "+"
|
Выходной сигнал "+"
|
|
|
3
|
Масса цепи питания электроники/ нагрузки (1M)
|
Масса цепи питания электроники/ нагрузки (1M)
|
|
|
4
|
Выходной сигнал "-"
|
Выходной сигнал "-"
|
|
|
5
|
Земля
|
Земля
|
|
|
S
|
Земля
|
Земля
|
|
Замечание: “S” - контакт на корпусе соединителя.
|
|
