Заказные данные

Составные части (конструкция по DIN 43762)

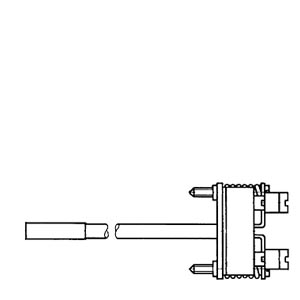

• Измерительная вставка с измерительным резистором,
• вставная измерительная трубка с держателем,
• соединительный цоколь с прижимными пружинами и 2 или 3 внутренними кабелями из изолированного провода Cu-Ni на каждый измерительный резистор Pt100.

Сопротивление внутренних линий указано на измерительной вставке, если оно выше чем 0,2Ω.

Измерительные вставки заполнены Al₂O₃-порошком, который покрывает измерительный резистр и внутренние линии, обеспечивая тем самым высокую виброустойчивость (для температур до 600 °C). Измерительная обмотка заключена в керамический кожух.

При вибрации места измерения выше средней величины необходимо использования специальных виброустойчивых измерительных вставок (для температур до 450 °C (842 °F)). У них измерительный резистр заключен в однородный заплавленный стеклянный кожух.
