8WA2 808

Концевой держатель

• цвет: светло−серый
• ширина9 mm
• высота клеммы 31 mm
• длина клеммы 67mm
• предназначен для
  • торцевой таблички 8WA1 806 или
  • таблички для обозначения клеммных колодок 8WA8 826−0A или
  • маркировочной таблички −0H или
  • 4 табличек 8WA8 ...
• а также возможность применения для сборной шины нулевого
  провода 10 x 3 мм в качестве крепления с соответствующей частью
  8WA2 837

8WA2808

8WA1 808

Концевой держатель с креплением на винтах, термопласт

• ширина 10 mm
• предназначен для
  −торцевой таблички 8WA1 806 или
  −таблички для обозначения клеммных колодок 8WA8 826−0A. или
  −таблички для обозначения

8WA1808

8WA1 805

Концевой держатель, сталь

• • конструктивная ширина 10,3 мм
  • предназначен для торцевой таблички 8WA1 806

8WA1805

Заметка

К концевому держателю соединительной шины 8WA1 89.
(габарит 2,5) вводится разделительная перегородка 8WA1 820.

5ST1 141

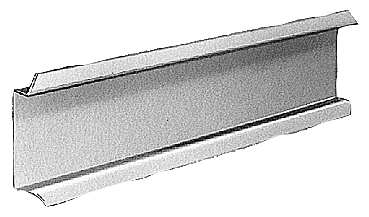

Несущая рейка

Версии

• перфорированная
  −DIN EN 50 022−35 x 7,5
  −длина 2 м, толщина 1 мм,
  −сталь, оцинкованная по методу Сендзимира

5ST1145

• неперфорированная

5ST1141

• неперфорированная, медь
  −DIN EN 50022−35 x 15
  −длина 2 м, толщина 2,3 мм,

8WA7551

• неперфорированная, сталь, оцинкованная,
  хромированная
  −аналогично DIN EN 50022−35 x 15
  −длина 2 м, толщина 1,5 мм

5ST1142

8WA1 868

Измерительные щупы

• для клемм 8WA1 и 8WA2 с отверстием ∅ 2,3 мм или контрольными
  гнездами 8WA1 854, 8WA1 884
• ток длительной нагрузки 10 A

Версии

• красный

8WA1868

• синий

8WA1870

8WA1 884

Контрольное гнездо

• ø 2.3 mm
• и соответствующая дистанционная втулка для соединительных шин для клемм типоразмеров 2,5 и 4 мм2, заднего ряда двухъярусных клемм типоразмера 6 мм2
• ток длительной нагрузки 10A

Версии

• контрольное гнездо

8WA1884

• дистанционная втулка

8WA1822-7VH11

Заметка

Контрольное гнездо следует применять с дистанционной втулкой.

8WA1 871

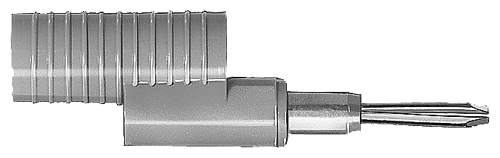

Переходной штекер

• для клемм 8WA1 и 8WA2 с отверстием ∅ 2,3 мм или контрольных
  гнезд 8WA1 854, 8WA1 884
• ток длительной нагрузки 10 A
• с отверстием ∅ 4 мм

8WA1871

8WA7 53

Дистанционная скоба
для выделения клеммных колодок по высоте

8WA753

8WA7 52

Дистанционный зажим

• с отверстием 5,5 мм
• для выделения клеммных колодок по высоте

8WA752

8WA7 46

Крепежный уголок

для несущих реек

8WA746

8WA1 857

Изолирующее крепление

для изоляции несущих реек на платах, каркасах и монтажных
рейках DIN EN 50022−35

8WA1857

8WA2 803

Отвертки

• зеленый
• длина около 175 мм

Версии

• для клемм до типоразмера 6 мм2

• 3.5 mm × 0.5 mm

8WA2803

• 3.5 mm × 0.5 mm, частично изолированные

8WA2880
