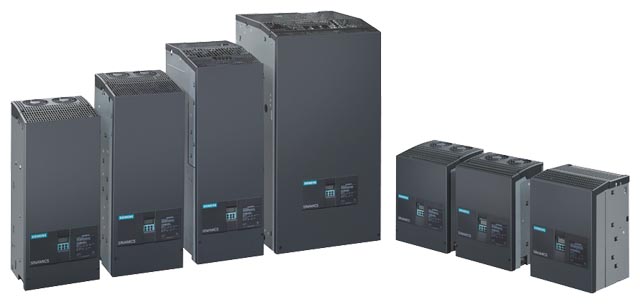

SINAMICS DC MASTER - преобразователь постоянного тока. Широкий диапазон применений требует высокой степени масштабируемости и возможности расширения функций.
Чтобы гарантировать это универсальное использование, SINAMICS DC MASTER оснащен целым рядом новых возможностей:
Серия приводов SINAMICS
SINAMICS DC MASTER является членом семейства приводов SINAMICS. Отдельные версии SINAMICS базируются на общей платформе, особенно в области интерфейсов, инструментов и контроля оператора и мониторинга.
Все приводы SINAMICS поддерживают принципы TIA и общие способы инжиниринга, связи и управления данными SIMATIC, SIMOTION и системы автоматизации SINUMERIK от Siemens. При использовании этих систем просто создаются любые решения автоматизации.
Клиенты Siemens выигрывают от быстрого проектирования и ввода в эксплуатацию приводной техники. Кроме того, расходы, связанные с обучением сокращаются, а поддержка, техническое обслуживание и хранение запасных частей упрощается.
PROFIBUS как стандарт, PROFINET как опция
Блоки оснащены в стандартной комплектации коммуникационным модулем PROFIBUS. Модуль PROFINET доступен в качестве опции. Связь с другими системами может быть реализована с использованием внешних адаптеров.
Варианты блоков управления
Для оптимального выполнения требований, связанных с интерфейсами и вычислительной производительностью могут быть выбраны стандартный или расширенный CUD или их комбинация. Кроме того, можно использовать две платы CUD, чтобы увеличить производительность системы управления. Это позволяет оптимально (и технически, и экономически) адаптировать устройство к широкому диапазону требований.

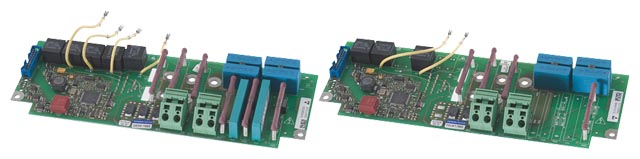

Блок питания цепи возбуждения точно для данной задачи
С введением SINAMICS DC MASTER, у вас появилась возможность выбора оптимального питания, подходящего вашим требованиям.
SINAMICS DC MASTER - это всегда оптимальный выбор:
- Для блоков без цепи поля (от постоянного тока номинальным током 60 А и выше)
- Для устройств с 1Q полем
- Для устройств с 2Q полем, чтобы снизить ток при быстрых изменениях поля, и интегрированным блоком защиты от перенапряжения (от номинального постоянного тока 60 А и выше)
Для устройств от 1500А и выше можно выбрать версию с 85А номинального тока возбуждения в 1Q или 2Q версии, а не стандартные 40А
Само собой разумеется, что можно использовать и внешний источник питания цепи возбуждения - если приложение требует этого.
24 V DC питание электроники
Питание электроники от DC преобразователя будет доступена в двух версиях:
- Для подключения к 400 или 230 В переменного тока или
- Для подключения к 24 В постоянного тока (защита от полярности).
В результате простого использования питания 24 В, функции ИБП увеличивается работоспособность установки или системы.

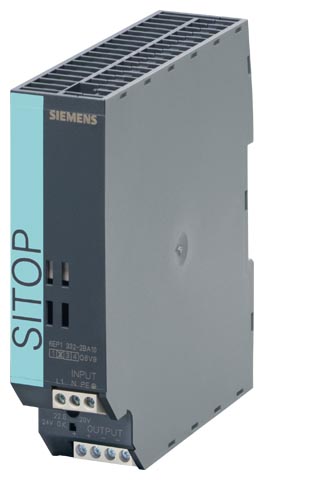

На рисунке показан блок питания 24 В SITOP smart.

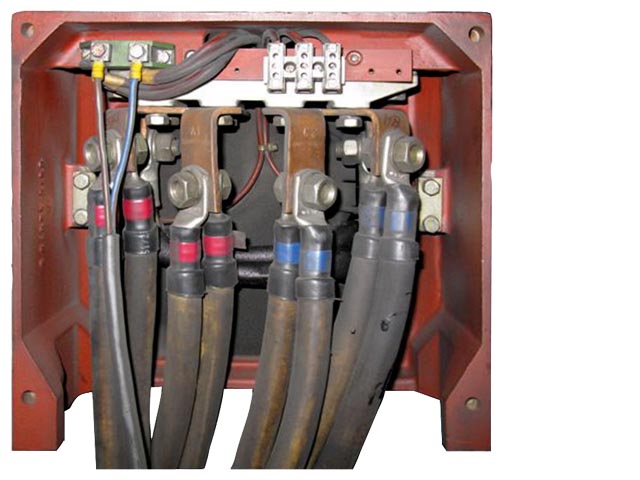

Изолированная силовая секция
Измерение напряжения внутри силовой секции имеет развязку с электроникой.
Это сделано, чтобы в будущем не приходилось отключать / подключать кабель двигателя для измерения сопротивления изоляции двигателей. В целях обеспечения работоспособности установки или системы, а также, чтобы избежать серьезного повреждения двигателя, необходимо регулярно проверять сопротивление изоляции двигателей.
Свободные функциональные блоки и Drive Control Chart
Достаточное количество свободных функциональных блоков для различных приложений входит в стандартную комплектацию. При желании объем функций может быть впоследствии расширен с помощью свободных блоков Drive Control Chart (DCC). Это позволяет приводу быть оптимально адаптированным к конкретным приложениям - и технически, и экономически.
Расширение функциональности с использованием компонентов SINAMICS
Дополнительные входы и выходы обеспечиваются подключением вспомогательных модулей от семейства SINAMICS по интерфейсу DRIVE-CLiQ. Доступна также расширенная панель управления (Advanced CUD). В результате инжиниринг получает гибкость в решениях при одновменной оптимизации затрат.
Возможность питания от однофазной сети
Для устройств до 125 A и до 575 В AC, полная функциональность обеспечивается даже при питании от однофазной цепи. Это позволяет производить модернизацию существующих однофазных преобразователей без проблем с одновременным расширением функциональности и интерграцией в современные системы (TIA).
Платы покрыты компаундом, а силовые шины никелированы
Платы с покрытием с обеих сторон и никелированные силовые шины представляют два варианта улучшенной защищенности от загрязнений окружающей среды и климатических воздействий (например, для агрессивных сред).

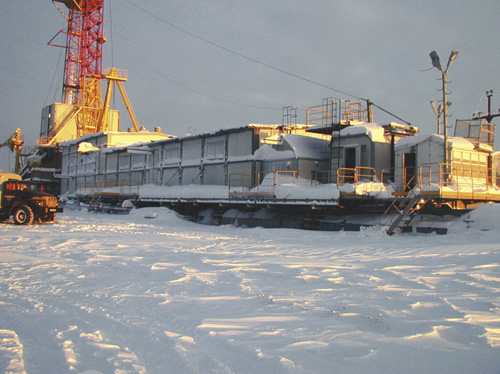

Широкий диапазон рабочих температур
Упрощено использование в регионах с тяжелыми климатическими условиями, хранение и транспортировка возможны в диапазоне температур от -40 °C до +70 °C.
