3KL6130-1AB02

Внимание! Указаны цены архивного каталога СА01. Для уточнения актуальной цены перейдите по ссылке заказного номера товара или перейдите в каталог СА01 2016

Заказной номер	Вес	PG	Описание продукта	Цена

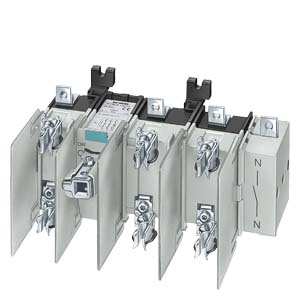

3KL6130-1AB02	14	113	РАЗЪЕДИНИТЕЛЬ С NH-ПРЕДОХРАНИТЕЛЯМИ ТИПОРАЗМЕР 3/2 IU=630A, UE=690V, 3 ПОЛ., UR	1434.22

Рекомендуемые сетевые компоненты

Соответствующие линейные компоненты питания назначаются в зависимости от номинальной нагрузки интеллектуальных линейных модулей.
В таблице ниже перечислены рекомендуемые компоненты.
Дополнительную информацию о главных соединителях, выключателях-разъединителях, предохранителях и выключателях, указанных в таблицах, можно найти в каталогах LV1, LV1T и ET B1,1)

Назначение линейных компонентов питания для интеллектуальных линейных модулей формата шасси

Номинальная мощность	Входной ток	Назначение для активного интерфейсного модуля	Назначение для активного модуля питания	Контактор перезапуска	Выключатель стационарного исполнения
кВт (лс)	A	Тип 6SL3300-	Тип 6SL3330-	Заказной номер	Заказной номер
Сетевое напряжение 380 ... 480 В 3 AC
132 (200)	210	7TE32-6AA0	7TE32-1AA0	В составе активного интерфейсного модуля	–
160 (225)	260	7TE32-6AA0	7TE32-6AA0	В составе активного интерфейсного модуля	–
235 (350)	380	7TE33-8AA0	7TE33-8AA0	В составе активного интерфейсного модуля	–
300 (450)	490	7TE35-0AA0	7TE35-0AA0	В составе активного интерфейсного модуля	–
380 (550)	605	7TE38-4AA0	7TE36-1AA0	3RT1476‑6AP36	–
500 (700)	840	7TE38-4AA0	7TE38-4AA0	3WL1110‑2BB34-4AN2	3WL1110‑2BB34-4AN2-Z C22
630 (800)	985	7TE41-4AA0	7TE41-0AA0	3WL1112‑2BB34-4AN2	3WL1112‑2BB34-4AN2-Z C22
900 (1150)	1405	7TE41-4AA0	7TE41-4AA0	3WL1116‑2BB34-4AN2	3WL1116‑2BB34-4AN2-Z C22
Сетевое напряжение 500 ... 690 В 3 AC
560	575	7TG35-8AA0	7TG35-8AA0	3RT1476‑6AP36	–
800	735	7TG37-4AA0	7TG37-4AA0	3WL1210‑4BB34-4AN2	3WL1210‑4BB34-4AN2-Z C22
1100	1025	7TG41-3AA0	7TG41-0AA0	3WL1212‑4BB34-4AN2	3WL1212‑4BB34-4AN2-Z C22
1400	1270	7TG41-3AA0	7TG41-3AA0	3WL1216‑4BB34-4AN2	3WL1216‑4BB34-4AN2-Z C22

Номинальная мощность	Входной ток	Назначение для активного интерфейсного модуля	Разъединитель-предохранитель без рукоятки и штанги	Разъединитель -предохранитель с рукояткой и штангой	Предохранитель		Плавкая вставка
кВт (лс)	A	Тип 6SL3300-	Заказной номер	Заказной номер	Заказной номер	Номинальный ток	Заказной номер	Номинальный ток
Сетевое напряжение 380 ... 480 В 3 AC
132 (200)	210	7TE32-6AA0	3KL5530‑1AB01	3KL5530‑1EB01	3NA3144	250 A	3NE1230‑2	315 A
160 (225)	260	7TE32-6AA0	3KL5730‑1AB01	3KL5730‑1EB01	3NA3252	315 A	3NE1331‑2	350 A
235 (350)	380	7TE33-8AA0	3KL5730‑1AB01	3KL5730‑1EB01	3NA3365	500 A	3NE1334‑2	500 A
300 (450)	490	7TE35-0AA0	3KL6130‑1AB02	3KL6130‑1EB02	3NA3372	630 A	3NE1436‑2	630 A
380 (550)	605	7TE38-4AA0	3KL6230‑1AB02	3KL6230‑1EB02	3NA3372	630 A	3NE1437‑2	710 A
500 (700)	840	7TE38-4AA0	–	–	3NA3362 (2 штуки)	2 × 425 A	3NE1334‑2 (2 штуки)	2 × 500 A
630 (800)	985	7TE41-4AA0	–	–	3NA3365 (2 штуки)	2 × 500 A	3NE1436‑2 (2 штуки)	2 × 630 A
900 (1150)	1405	7TE41-4AA0	–	–	3NA3365 (3 штуки)	3 × 500 A	3NE1448‑2 (3 штуки)	3 × 850 A
Сетевое напряжение 500 ... 690 В 3 AC
560	575	7TG35-8AA0	3KL6130‑1AB02	3KL6130‑1EB02	3NA3352‑6 (2 штуки)	2 × 315 A	3NE1447‑2	670 A
800	735	7TG37-4AA0	3KL6230‑1AB02	3KL6230‑1EB02	3NA3360‑6 (2 штуки)	2 × 400 A	3NE1448‑2	850 A
1100	1025	7TG41-3AA0	–	–	3NA3354‑6 (3 штуки)	3 × 355 A	3NE1436‑2 (2 штуки)	2 × 630 A
1400	1270	7TG41-3AA0	–	–	3NA3365‑6 (3 штуки)	3 × 500 A	3NE1438‑2 (2 штуки)	2 × 800 A
